引言

在学习NeRF(Neural Radiance Fields)的过程中,我记录了一些关键概念和思考。本文将分享我的学习心得,帮助大家理解NeRF的工作原理。

1. 模型输入输出的思考

NeRF输入输出示意图

最初,我对NeRF的输入输出产生了疑问:为什么输入是5D向量而不是图片?图片中为什么会有theta和phi这些值?4D向量又是如何变成图片的?

经过思考,我意识到这中间应该有两个关键步骤:

  1. 图片转5维的前处理
  2. 4维转图片的后处理

这里需要特别说明的是,5D向量和4D向量都是针对粒子的表示。5D向量表示粒子的位置(x,y,z)和视角方向(θ,φ),4D向量表示粒子的颜色(RGB)和密度(σ)。

2. 体渲染原理

NeRF的核心是体渲染(Volume Rendering)技术。在这个过程中,光线与粒子发生相互作用:

  • 吸收:光子被粒子吸收
  • 放射:粒子本身发光
  • 外射光:光泽在冲击后被弹射
  • 内射光:其他方向弹射来的粒子

NeRF基于以下假设:

  • 物体是一团自发光的粒子
  • 每个粒子都有密度和颜色
  • 外射光和内射光相互抵消
  • 多个粒子被渲染成指定角度的图片

理解这个后,又有新的问题了:图片是怎么得到这些粒子的,同时这些粒子又是怎么渲染成新的图片的?这涉及到两个关键过程:从图片和相机位姿计算射线,从射线上采样粒子;以及通过体渲染将粒子渲染成新的图片。

3. 相机模型与坐标转换

相机模型示意图

这个公式好像不太对,我查阅了相关资料,应该按下面这种理解(公式打不出来,只能以图片形式展示了)

纠正示意图

4. 射线采样与模型结构

对于图片上的每个像素,我们可以将其看作沿着某条射线上的无数个发光点的和。这个射线可以表示为:rt=o+td,其中o是射线原点,d为方向,t为距离。在极坐标表示中,理论上t可以从零到正无穷。

在实现中:

  • 设置near=2,far=6
  • 在near和far之间均匀采样64个点
  • 训练时,一张图取1024个像素
  • 得到1024条射线,每条射线上采样64个粒子
  • 共1024x64个粒子,以batch形式输入模型

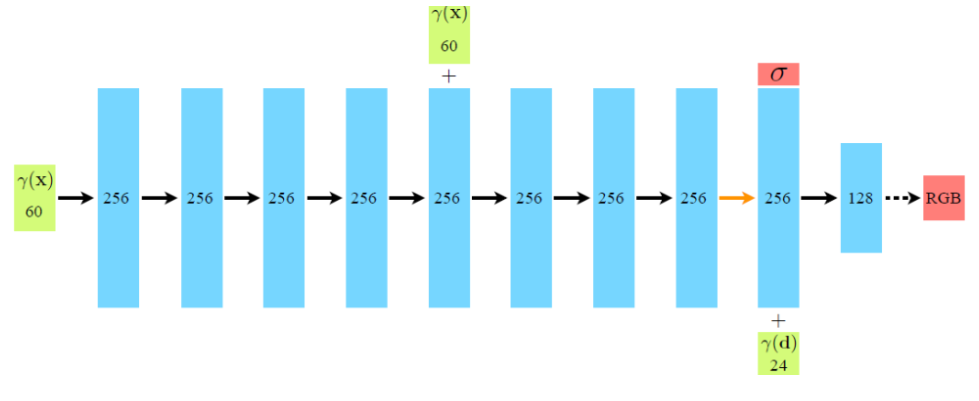

NeRF模型结构

模型结构:

  • 8层全连接层
  • 半路再次输入位置坐标
  • 后半路输出密度和方向视角
  • 最后输出颜色RGB

5. 位置编码

位置编码示意图

当实验时发现只输入3d位置和3d视角,建模结果细节丢失,缺乏高频信息。为了改善模型性能,该方法引入了位置编码。对于空间坐标(x,y,z),每个坐标用sin和cos表示,L从0到10,所以一个坐标有20维,三个坐标共60维。同理,视角坐标得到24维。

为什么空间坐标参数是10,视角坐标参数是6?论文论证了观测方向不应当影响密度,但会改变颜色,这可能是因为x,y,z对高频信息的影响更大。

6. 损失函数与体渲染

损失函数采用自监督方式:

  • 真实值(GT)是图片某一像素的RGB
  • 预测值是该像素对应光线的粒子颜色和
  • 使用MSE计算损失
  • 其中r是每个batch的射线,一共1024条

体渲染采用连续积分方式:

  • 渲染颜色是叠加效果
  • 每个点的不透明度与体密度和颜色相乘
  • 对射线上的所有粒子进行连续积
  • 每个颜色的密度和颜色是已知的,去算光线没被阻碍的概率

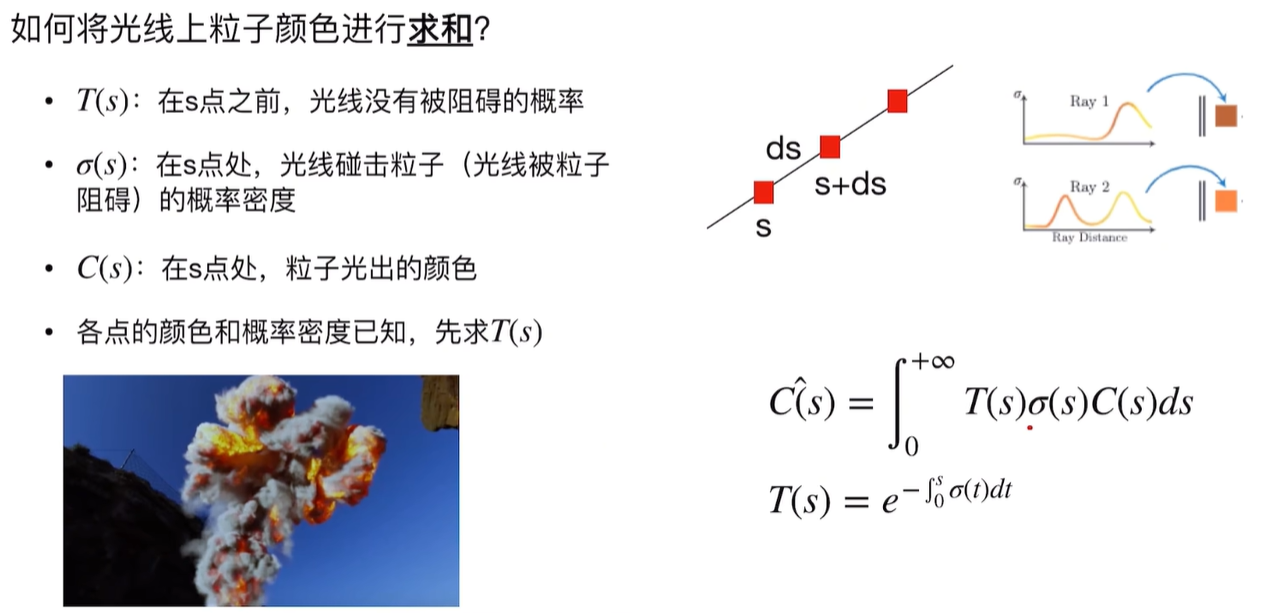

求和公式如下:

求和公式

下面的推导过程:

推导过程

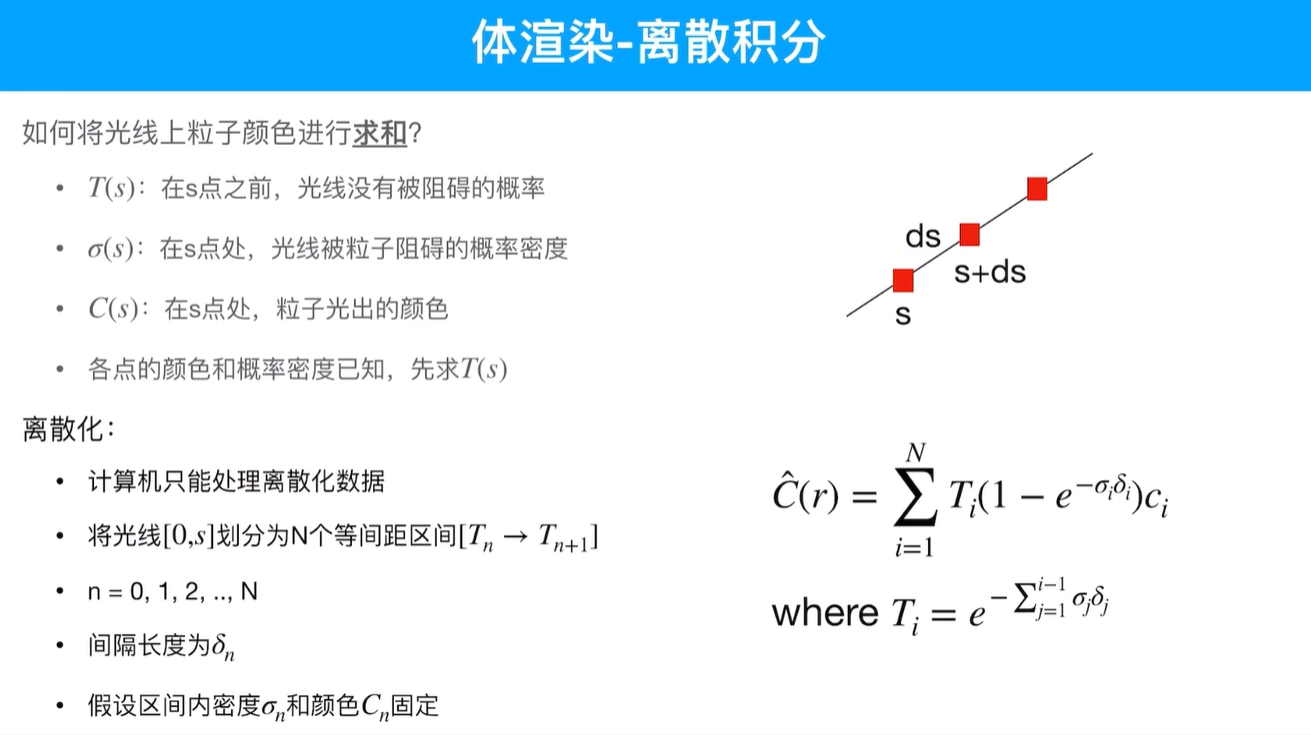

当然计算机只能进行离散化处理:

离散化处理

推导过程如下:

离散化推导

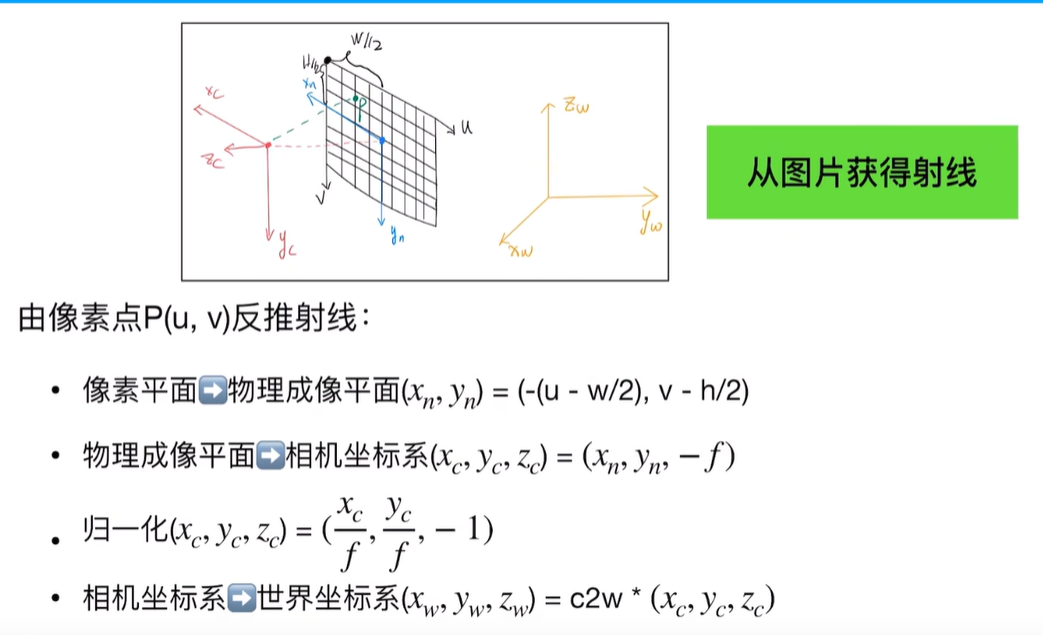

从图片反推射线如下:

反推射线

7. 采样优化

为了提高效率,文章中采用了两阶段采样策略:

  1. 粗模型:均匀采样
  2. 细模型:根据密度二次采样

具体实现:

  • 使用两个8层MLP
  • 根据粗模型的结果进行逆变换采样
  • 每条光线重新采样128个粒子
  • 与之前的64个粒子合并,共192个粒子

这种方法可以确保在有效区域进行更密集的采样,而在无效区域(如空白区域和遮挡区域)减少采样。具体来说,无效区域比如空白区域和遮挡区域进行均匀采样,我们希望有效区域多采样,无效区域少采样或者不采样。

8. 总结

总结

参考资料

  1. 《NeRF: Representing Scenes as Neural Radiance Fields for View Synthesis》
  2. 【较真系列】讲人话-NeRF全解(原理+代码+公式)@Bilibili
